Tongenerator

Generatoroberseite
Tonräder mit Pickups

Hammond-Tongenerator-Nummern aufsteigend

Zum leichten Auffinden der Terminals am Generator.


Zum Download hier klicken

Leslie®-Rotoren

Es gibt verschiedenen Rotoren, die sich im Durchmesser unterscheiden. Die Rotoren mit dem großen Durchmesser haben einen wärmeren, volleren Klang. Die neueren, dünneren haben einen eher scharfen Klang. Die dünnen Durchmesser finden sich immer in den Leslies®, die von Hammond® gebaut wurden. Den amtlichen Klang gibt es nur mit dem Jensen V21 und dem dicken Rotor. Wenn ein Röhrenleslie® (122, 147 usw.) zu scharf klingt, ist meistens das falsche Horn drauf.


Die Messung ist keine Messung im schalltoten Raum oder eine Freifeldmessung. Man kann hier nur eine Tendenz ablesen.


Blau = dick


Rot = dünn

Tonrad (Schnittmodell)

Tastenkontakte in Aktion (Schnittmodell)

Pickups

Zerlegter Generator. Pickups ohne Tonräder.

B3 mit wechselbarem Preamp

Der Preamp läßt sich innerhalb von 2 Minuten wechseln. Kabel mit Steckkontakten.

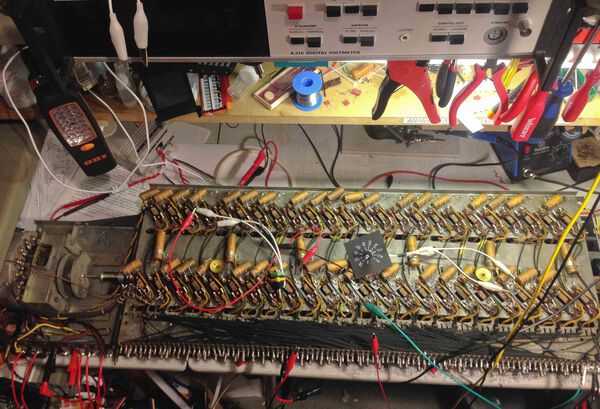

Filtermessung Tongenerator

Um den ursprünglichen Filterzustand wiederherzustellen ist es erforderlich, jeden Kondensator einzeln mittels einer Dekade zu selektieren.

Aufnahme verschiedener Töne direkt am Generator




Ton Nr. 80 Vergleich alter / neuer Kondensator


https://youtu.be/JBHai3fTPCA





Töne entlang Generator 78.......49 OHNE FILTER


https://youtu.be/T31QMyPMmTA





Ton 49 ohne Filter


https://youtu.be/Wc2KEG_zt9s

Typischer Ton der untersten Oktave

Frequenzmessung AO 28

Frequenzverlauf eines AO28 Preamps. Durch die Toleranz der Bauteile haben die Preamps unterschiedliche Frequenzverläufe, unabhängig vom Alterungszustand. Diese variieren in den Tiefen und in den Höhen um bis zu 12 dB.

Frequenzgang mit neuer (rot) / gealterter (blau) Röhre 12 AX 7

Leichter Höhenabfall mit gealterter Röhre
Heathkit Tube Checker Model TC-2

Frequenzgang Leslie® 122

Volumen 20%, 50%, 100%

Restaurierung Vibrato

Line-Box B3
Scanner C2
Vibrato-Schalter C2

Preamp - Restaurierung AO 28

Amtlicher LINE-Out in C2 mit Original Übertrager

Umbau Leslie® 122 Amp

Umgebauter Amp von 147 auf 122 (symmetrisch). Einbau eines extern ansteuerbaren Relais und separate Eingänge Klinke. Betrieb ist ohne Leslie®-Kit möglich und ohne Hochspannung am Geschwindigkeitsumschalter.

Restaurierung Leslie® 22H Amp

Hammond® - Kurzanleitung B3/C3/A100

Electro Tone PER 200 Manual, Schaltplan

Geniales Diagramm für die Dimensionierung von RC-Gliedern
